SKB不锈钢锁紧垫圈

  • 对应标准: YJT /SKB1112-2017 SKB大齿面法式垫圈
  • 材料或牌号: SUS304.316,A2.A4,超级不锈钢
  • 工艺: 冲压
  • 表面处理: 钝化
  • 等级: A4-80
产品介绍

产品特点及工作原理

预紧力防松效果比碟形垫圈要好、在欧洲铁路工业领域已被大量使用和验证、表面增加了齿纹可以有效提高防松系数! 目前的齿纹总设计有四种、根据垫圈的接触面不同齿纹也会有所变化!



产品使用:B型锁紧垫圈为加宽设计、使用于头部较大的螺栓、接触越大预紧力及锁紧效果越好!





制造工艺:按SKB锁紧垫圈执行标准生产 规格:M6-m12为标准型号 也可根据客户需求提供订制 主要钢质:SUS304.316、A2.A4及超级不锈钢等 硬化等级:HV350 符合10级强度 表面处理:硬化抛光清洗 经有效测试800小时以上 完全符合欧盟ROHS标准、



硬化后锁紧垫圈会略有磁性属于正常、材质成份及盐雾相关都不会变化!


对应标准数据参考

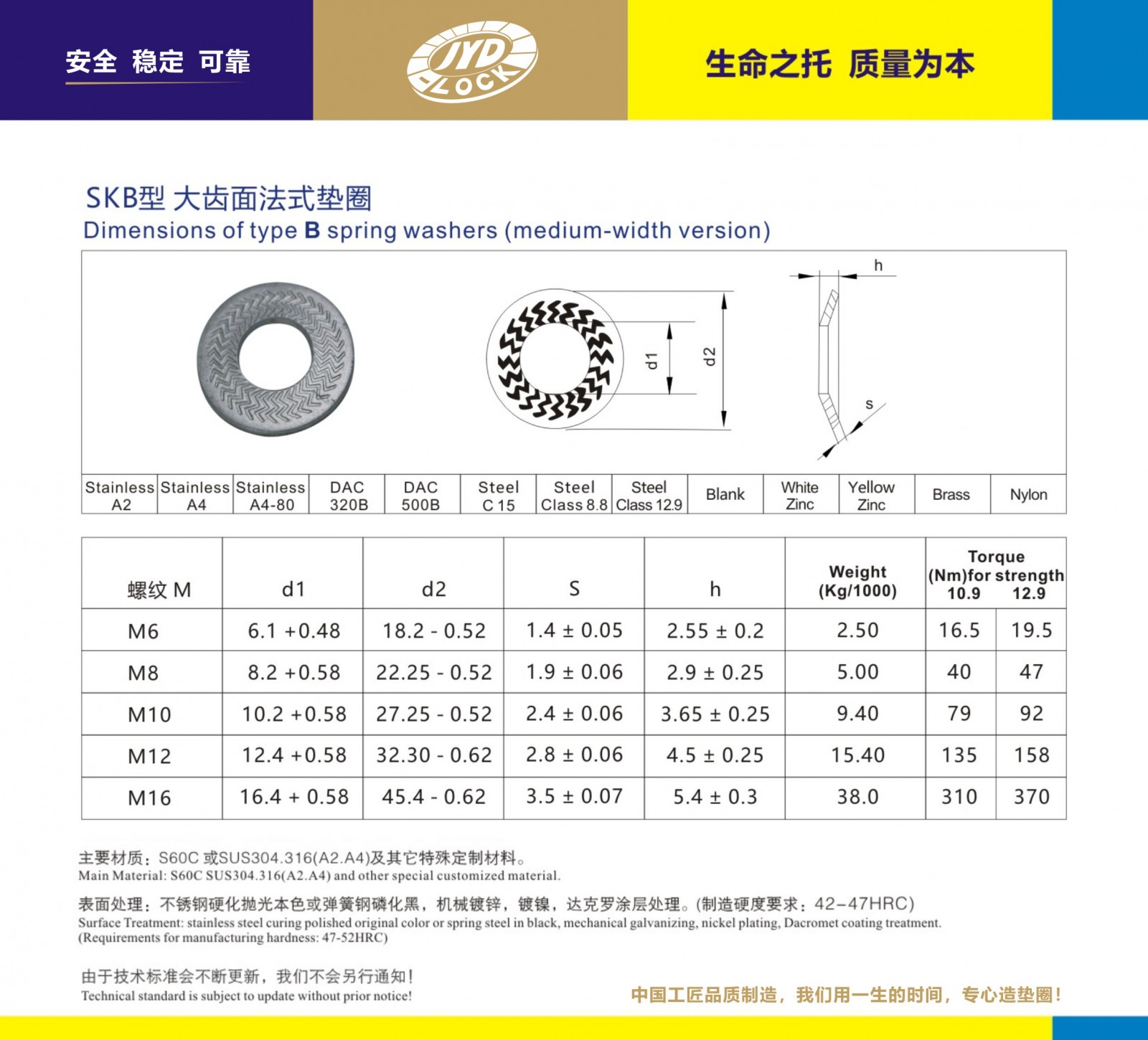

YJT /SKB1112-2017 SKB大齿面法式垫圈
YJT /SKB1112-2017 SKB大齿面法式垫圈

尺寸单位: 毫米(mm)
适用螺纹
M6 M8 M10 M12
d 最大值
最小值
dc 最大值
最小值
h
H
千件重(钢制)≈kg
6.58 8.78 10.78 12.98
6.1 8.2 10.2 12.4
18.2 22.25 27.25 32.3
17.68 21.73 26.73 31.68
1.4 1.9 2.4 2.8
2.55 2.9 3.65 4.5
2.5 5 9.4 15.4
