SKZ不锈钢锁紧垫圈

  • 对应标准: YJT /SKZ1111-2017 SKZ 滚花窄边碟形垫圈
  • 材料或牌号: SUS304.316,A2.A4,超级不锈钢
  • 工艺: 冲压
  • 表面处理: 钝化
  • 等级: 14.99级
产品介绍

产品特点及工作原理



预紧力防松效果比碟形垫圈要好、在欧洲铁路工业领域已被大量使用和验证、表面增加了齿纹可以有效提高防松系数!窄边设计.使用在较小的安装空间。 目前的齿纹总设计有四种、根据垫圈的接触面不同齿纹也会有所变化!



产品使用:与螺丝配合安装在较小的空间、窄边加厚计、使得预紧力及锁紧效果更强!



制造工艺:按SKZ锁紧垫圈执行标准生产 规格:M6-M16为标准型号 也可根据客户需求提供订制 主要钢质:SUS304.316、A2.A4及超级不锈钢等 硬化等级:HV350 符合10级强度 表面处理:硬化抛光清洗 经有效测试800小时以上 完全符合欧盟ROHS标准、



硬化后锁紧垫圈会略有磁性属于正常、材质成份及盐雾相关都不会变化!

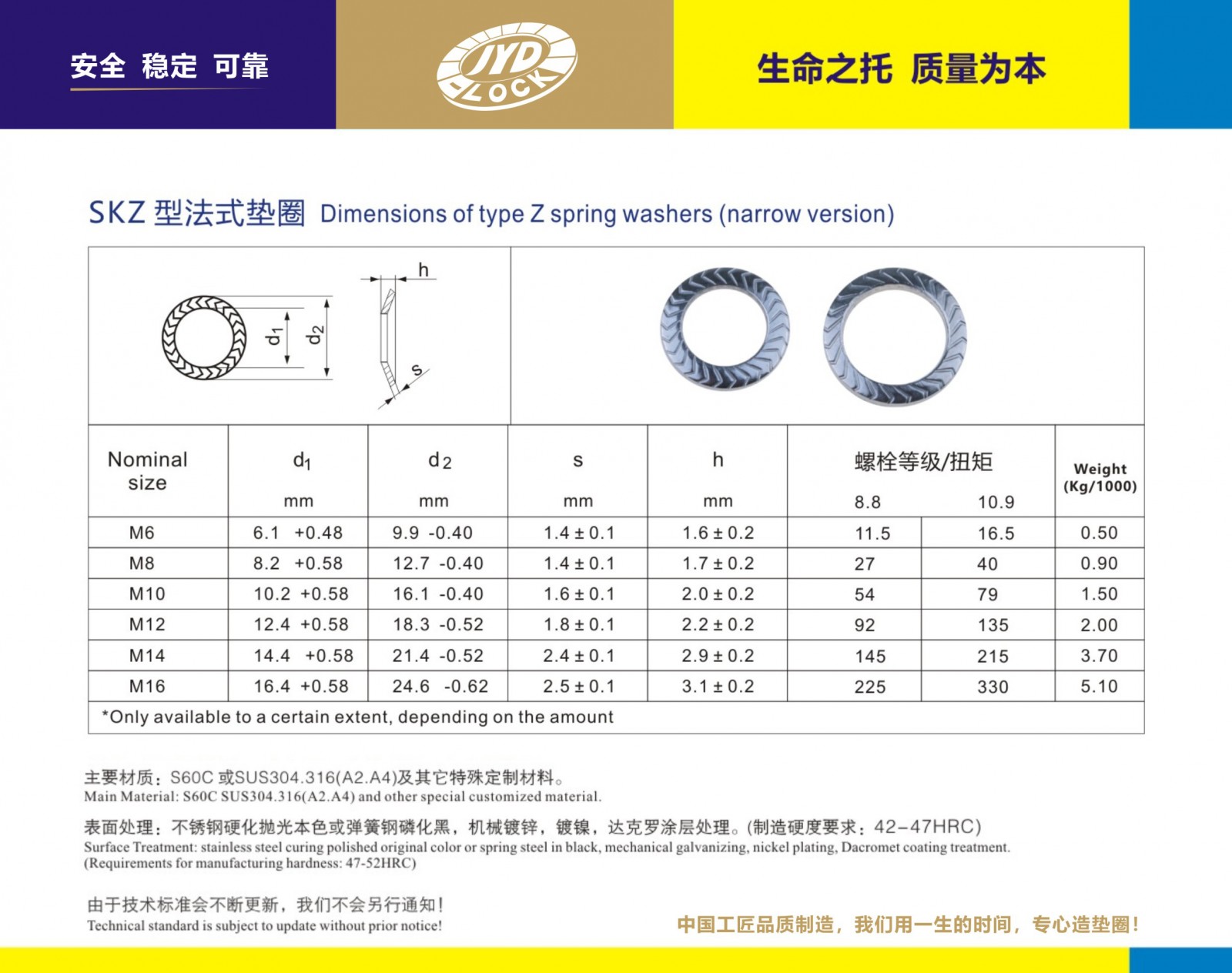

对应标准数据参考
YJT /SKZ1111-2017 SKZ 滚花窄边碟形垫圈
YJT /SKZ1111-2017 SKZ 滚花窄边碟形垫圈

尺寸单位: 毫米(mm)
适用螺纹
M6 M8 M10 M12 M14 M16
d 最大值
最小值
dc 最大值
最小值
h 最大值
H
千件重(钢制)≈kg
6.58 8.78 10.78 12.98 14.98 16.98
6.1 8.2 10.2 12.4 14.4 16.4
9.9 12.7 16.1 18.3 21.4 24.6
9.5 12.34 15.73 17.78 20.88 24.08
1.4 1.4 1.6 1.8 2.4 2.5
1.6 1.7 2 2.2 2.9 3.1
0.5 0.9 1.5 2 3.7 5.1
