SKS锁紧垫圈

  • 对应标准: YJT /SKS1110-2017 SKS 滚花碟形垫圈
  • 材料或牌号: SUS304.316,A2.A4,超级不锈钢
  • 工艺: 冲压
  • 表面处理: 钝化
  • 等级: 加硬
产品介绍

产品特点及工作原理



预紧力防松效果比碟形垫圈要好、在欧洲铁路工业领域已被大量使用和验证、表面增加了齿纹可以有效提高防松系数! 目前的齿纹总设计有四种、根据垫圈的接触面不同齿纹也会有所变化!



制造工艺:按SKM锁紧垫圈执行标准生产 规格:M4-M30为标准型号 也可根据客户需求提供订制

主要钢质:SUS304.316、A2.A4及超级不锈钢等 硬化等级:HV350 符合10级强度



表面处理:硬化抛光清洗 经有效测试800小时以上 完全符合欧盟ROHS标准、硬化后锁紧垫圈会略有磁性属于正常、材质成份及盐雾相关都不会变化!

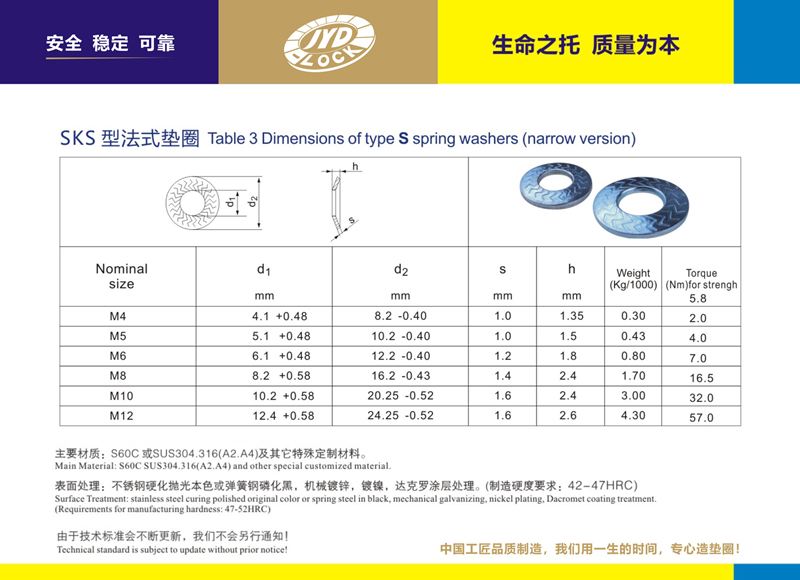

对应标准数据参考
YJT /SKS1110-2017 SKS 滚花碟形垫圈
YJT /SKS1110-2017 SKS 滚花碟形垫圈

尺寸单位: 毫米(mm)
适用螺纹
M4 M5 M6 M8 M10 M12
d 最大值
最小值
dc 最大值
最小值
h
H
千件重(钢制)≈kg
4.58 5.58 6.58 8.78 10.78 12.98
4.1 5.1 6.1 8.2 10.2 12.4
8.2 10.2 12.2 16.2 20.25 24.25
7.8 9.8 11.8 15.77 19.73 23.73
1 1 1.2 1.4 1.6 1.6
1.35 1.5 1.8 2.4 2.4 2.6
0.3 0.43 0.8 1.7 3 4.3
